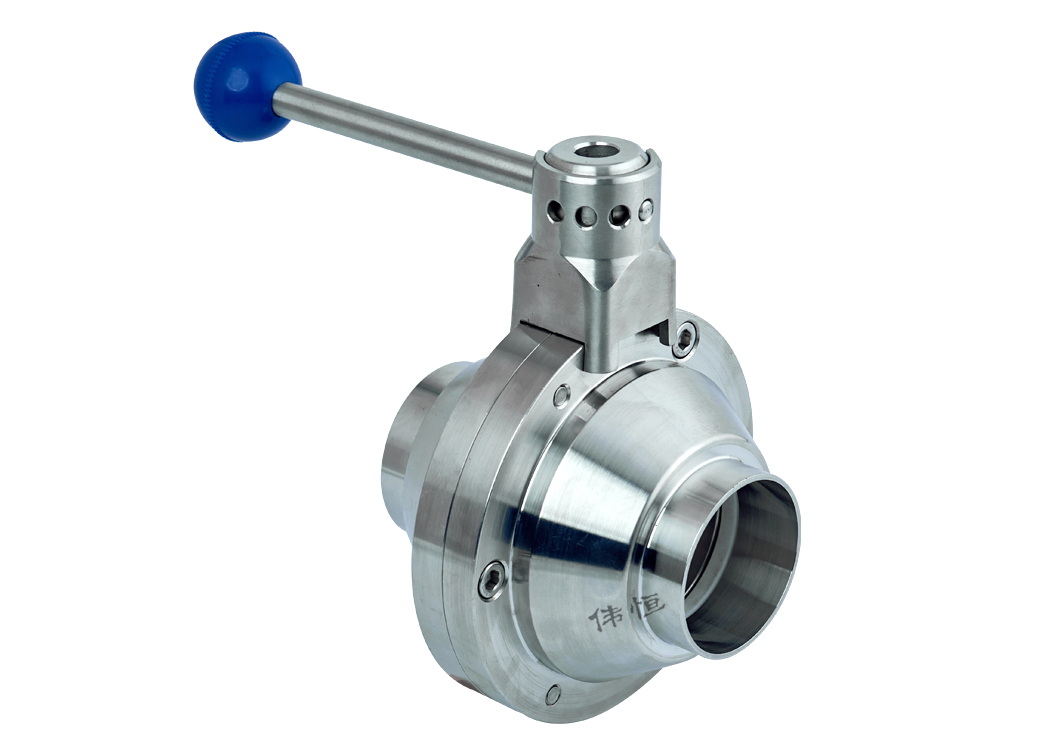

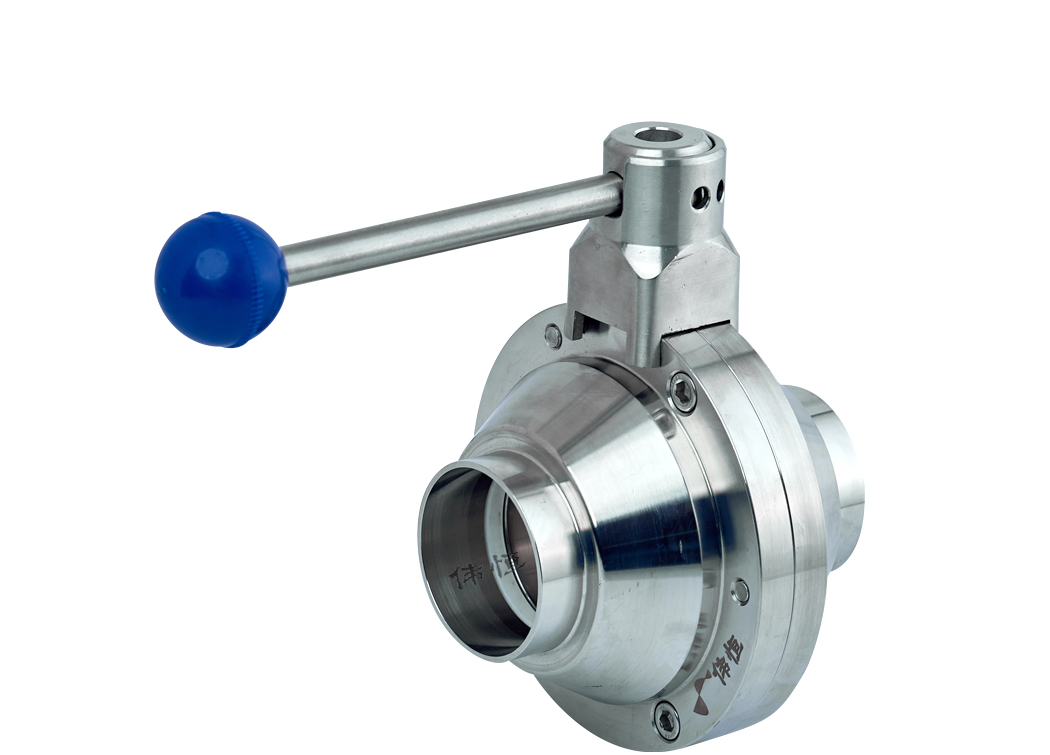

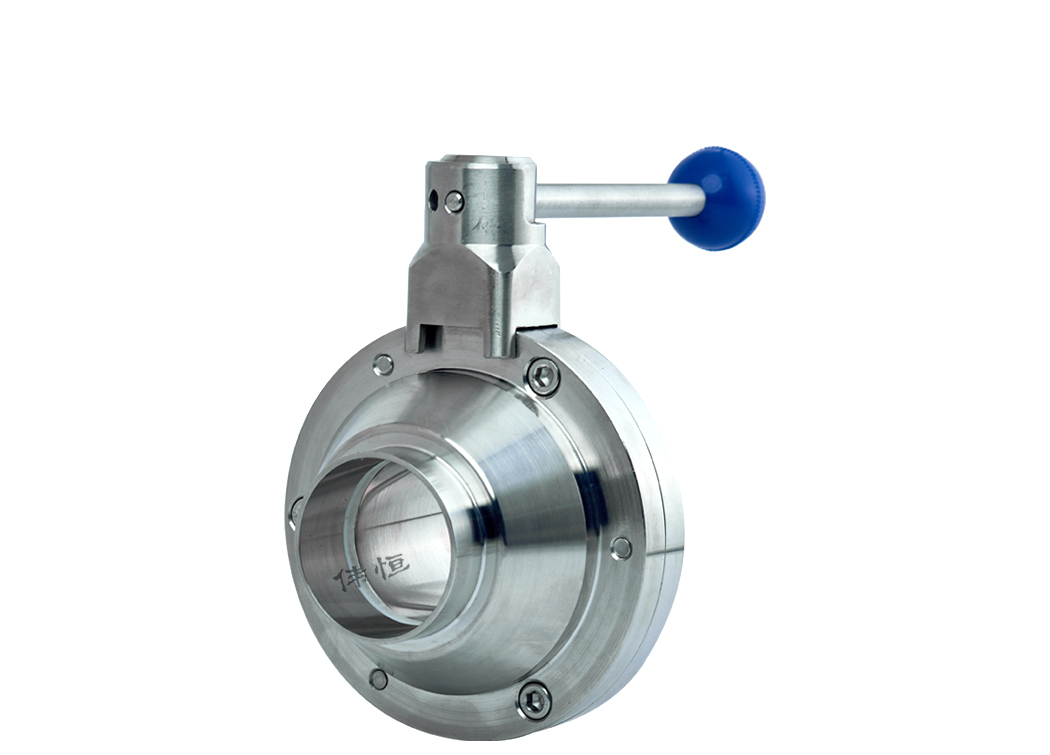

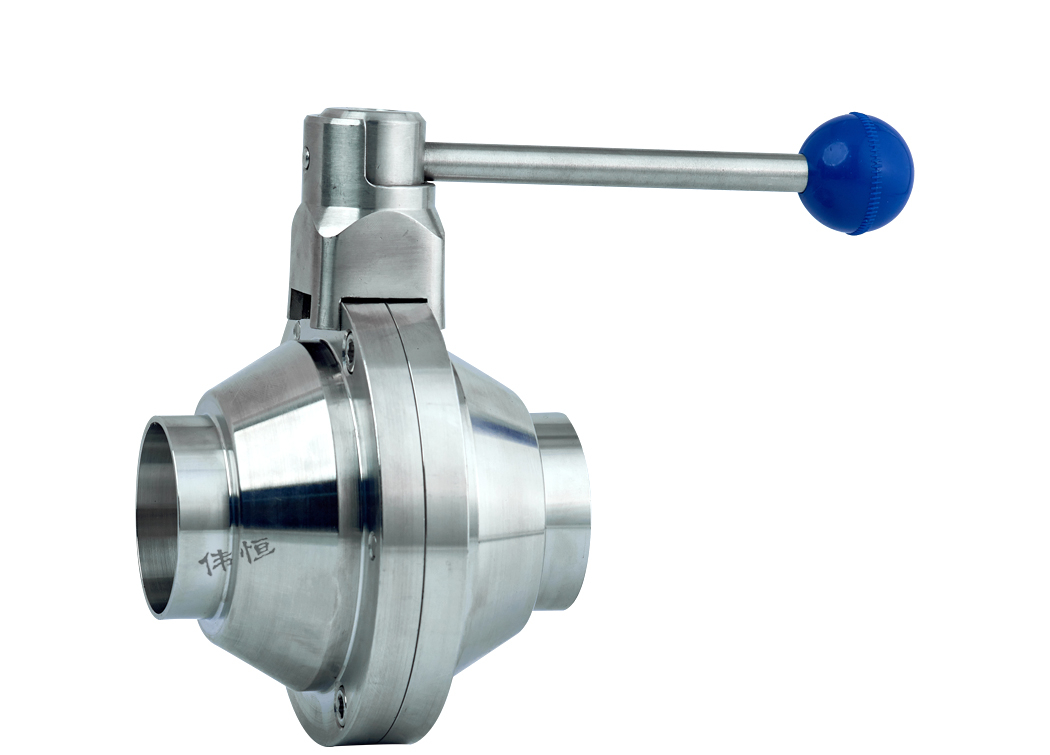

卫生级拉杆式蝶形焊接球阀
卫生级拉杆式蝶形焊接球阀其结构和工作原理与普通蝶形阀门有所不同。这种阀门通常由阀体、阀座、球体和拉杆等部分组成。
< >
拉杆式蝶形焊接球阀是一种特殊的阀门，其结构和工作原理与普通蝶形阀门有所不同。这种阀门通常由阀体、阀座、球体和拉杆等部分组成，具有焊接连接的特点。
卫生级拉杆式蝶形焊接球阀是一种高品质、高卫生标准的阀门，适用于食品、制药、生物技术等卫生要求较高的领域。
这种阀门采用优质不锈钢材料制造，确保其具有足够的强度和耐腐蚀性。同时，其密封面材料也采用食品级材料，如EPDM或硅胶等，以确保密封性能和卫生性能。此外，阀门的表面处理和结构设计也充分考虑了易清洁和消毒的需求，方便使用后的清洁和保养。
除了符合卫生标准外，卫生级拉杆式蝶形焊接球阀还具有许多优点。例如，其结构简单、体积小、重量轻，安装尺寸小，可以有效地控制和调节介质流量和流向。此外，阀门的手柄采用扳动式或拉动式，可承受较大操作力矩，不易扳断，操作简便、迅速。
总之，卫生级拉杆式蝶形焊接球阀是一种符合严格卫生标准的阀门，适用于各种卫生要求较高的场合。它可以有效地控制介质的流量和流向，同时保证介质的纯净度和安全性。其简单、可靠的特性也使其成为流体控制领域中的重要组成部分。
| 名称 | 卫生级拉杆式蝶形焊接球阀 |
| 公称通径 | DN15-DN200mm |
| 公称压力 | 1.6Mpa(如需其他压力标准，订货时请注明) |
| 连接方式 | 快装、卡箍、快卡、卡盘 |
| 阀体材质 | 碳钢（C）不锈钢304（P）不锈钢316（R） |
| 表面处理 | 内外镜面抛光 |
| 密封材质 | 聚四氟乙烯 （PTFE）、三元乙丙橡胶（EPDM）、硅橡胶（VMQ）、丁晴橡胶（NBR）、氟化橡胶（FPM）、金属密封（H）、硬质合金（Y） |
| 使用介质 | 气体、液体、油品、真空、水蒸气 |
| 介质温度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 应用 | 该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工，以及制药和化学工业领域 |
| 标准 | DIN标准系列，3A标准系列SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等（有各标准的阀门系列可以向客户提供） |
| 球阀的组成部件一般包括 | 一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈 |
备注:
- 卫生级直通快装球阀阀体可采用：铸造或锻造工艺；
形式分为：浮动式、固定式、上装式；
密封分为：软密封、硬密封；
耐压高达：2000磅级，耐温低至-196C高达570。 - 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。
| 型号表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.伟恒品牌 | >2.驱动方式 | >3.阀体类型 | >4.连接方式 | >5.密封材质 | >6.公称压力 | >7.阀体材质 | >8.公称通径 | >9.控制方式 | >10.防爆等级 | —20~150℃ | >12.附件选项 | >13.三通流向 |
| 1~7必选项，8~13可选项 | ||||||||||||
| 1代号 | 5代号 | 密封材质 | 10代号 | 防爆等级 | |
| WH | 伟恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 对位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代号 | 驱动方式 | H | 金属硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 气动执行器系列 | Y | 硬质合金 | BM | ExmbllT4 Gb浇封防爆型 |
| 900 | 电动执行器系 | X1 | 丁晴橡胶NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料执行器角座阀系列 | X2 | 天然橡胶NR | ||
| 2002 | 不锈钢执行器角座阀系列 | X3 | 三元乙丙橡胶EPDM | 11代号 | 介质温度 |
| X4 | 氟橡胶FPM | W1 | -20-80C | ||
| 3代号 | 阀体类型 | X5 | 食品级硅橡胶SI | W2 | -20-150C |
| Q1 | 二通阀 | F46 | 全衬聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通阀 | PFA | 全衬可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通阀 | F4 | 全衬聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球阀 | N | 尼龙 | W6 | -196-60C |
| Q5 | V型球 | TC | 衬陶瓷 | ...... | ...... |
| Q6 | 薄型球阀 | J | 衬胶 | .它特殊温度可根据客户要求设计制造 | |
| Q7 | 卫生级球阀 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球阀 | W | 当环 | 12代号 | 附件选型 |
| Q9 | 高真空球阀 | ...... | ...... | B1 | 2位3通电磁阀 |
| Q10 | 全村氟球阀 | .其它特殊密封材质可根据客户要求设计制造 | B2 | 2位5通电磁阀 | |
| Q11 | 低温球阀 | B3 | 2位3通防爆电磁阀 | ||
| Q12 | 保温球阀 | 6代号 | 公称压力 | B4 | 2位5通防爆电磁阀 |
| Q13 | 偏心半球阀 | ...... | ...... | B5 | 过滤减压阀 |
| Q14 | 罐底阀 | B6 | 限位开关 | ||
| Q15 | 陶瓷球阀 | 7代号 | 阀体材质 | B7 | 防爆限位开关 |
| D1 | 中线软密封蝶阀 | Q | 球墨铸铁HT200 | B8 | 手操机构 |
| D2 | 三偏心蝶阀 | C | 碳钢 | B9 | 定位器 |
| D3 | 卫生级蝶阀 | P | 不锈钢304 | ...... | ...... |
| D4 | 塑料蝶阀 | R | 不锈钢316 | ||
| D5 | 通风蝶阀 | PL | 不锈钢304L | 13代号 | 三通流向 |
| D6 | 全村氟蝶阀 | RL | 不锈钢316L | L | 三通L型BC切换 |
| D7 | 高真空蝶阀 | U | 聚氯乙烯UPVC | T1 | 三通T型C口开关 |
| D8 | 粉体蝶阀 | PP | 增强聚丙烯RPP | T2 | 三通T型AB切换 |
| Z1 | 闸阀 | L | 铝合金 | T3 | 三通T型AC切换 |
| Z2 | 刀型闸阀 | ...... | ...... | T4 | 三通T型B口开关 |
| J1 | 截止阀 | ·其它特殊阀体材质可根据客户要求设计制造 | |||
| J2 | 波纹管裁止阀 | ||||
| J3 | 角座阀 | 8代号 | 公称通径 | ||
| F1 | 上展式放料阀 | ...... | ...... | ||
| F2 | 下展式放料阀 | ||||
| ·其它特殊阀体材质可根据客户要求设计制造 | 9代号 | 控制方式 | |||
| Z | 标准开关型 | ||||
| 4代号 | 连接方式 | T1 | 整体开关型 | ||
| C1 | 内螺纹 | T2 | 整体调节型 | ||
| C2 | 由令 | T3 | RS485总线型 | ||
| C3 | 外螺纹 | D1 | 双作用 | ||
| C4 | 法兰 | D2 | 双作用调节型 | ||
| C5 | KF真空卡盘 | E1 | 单作用常闭 | ||
| C6 | 焊接 | E2 | 单作用常闭调节型 | ||
| C7 | 对夹 | E3 | 单作用常开 | ||
| C8 | 卡箍 | E4 | 单作用常开调节型 | ||
