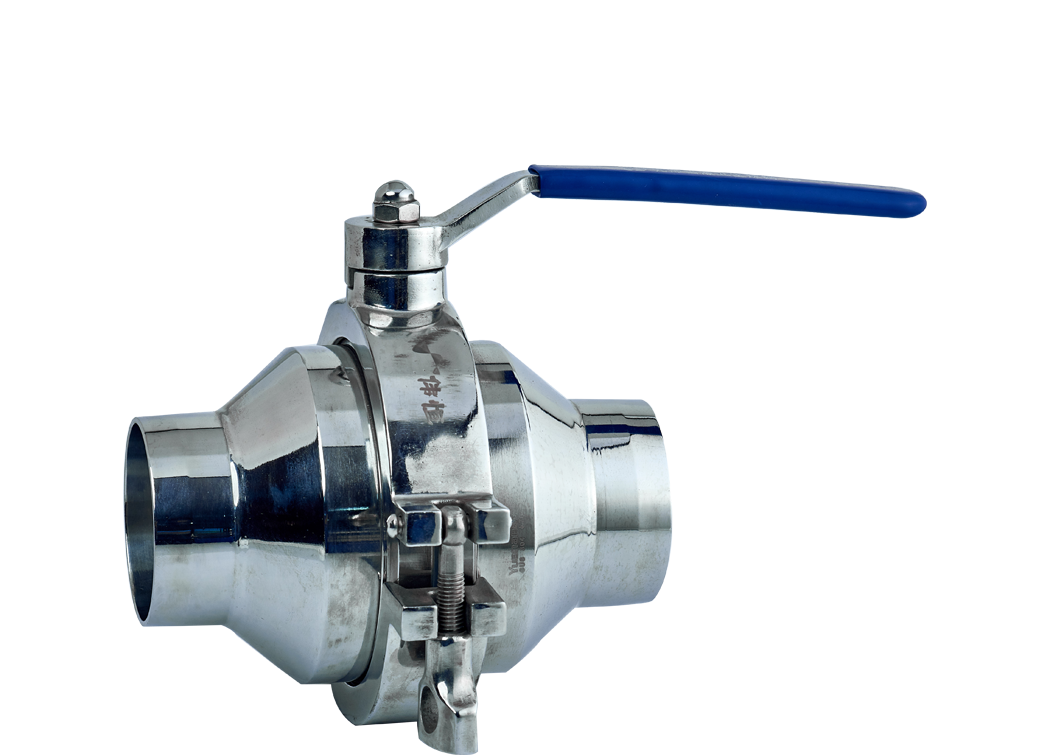

卫生级卡箍款无滞留焊接球阀
卫生级卡箍款无滞留焊接球阀是传统的焊接球阀在使用过程中，由于焊接工艺和材料热膨胀系数的差异，容易在球体与阀座之间产生滞留区域。
< >
卡箍款无滞留焊接球阀是一种新型的球阀，其设计旨在解决传统焊接球阀在使用过程中可能出现的滞留问题。
以下是关于该阀门的详细信息：
备注:
以下是关于该阀门的详细信息：
- 无滞留设计：传统的焊接球阀在使用过程中，由于焊接工艺和材料热膨胀系数的差异，容易在球体与阀座之间产生滞留区域。这不仅影响了阀门的密封性能，还可能导致介质的滞留和沉积，影响阀门的使用寿命。卡箍款无滞留焊接球阀采用先进的焊接工艺和特殊设计的材料，有效地解决了这一问题，确保了阀门在使用过程中的流畅性和密封性。
- 卡箍连接：该阀门采用卡箍连接方式，使得安装和拆卸更为简便。用户只需将卡箍固定在管道上，然后将阀门与之对接，即可完成安装。同时，卡箍的设计也使得阀门与管道之间的连接更为牢固，不易发生松动或泄漏。
- 高品质材料：为了确保阀门的高性能和长期稳定性，卡箍款无滞留焊接球阀采用了高品质的材料。阀门的主要部件采用耐腐蚀、耐高温的优质不锈钢材料制造，确保了阀门在使用过程中的耐久性和可靠性。
- 广泛应用：由于其独特的性能和结构，卡箍款无滞留焊接球阀在许多领域都有着广泛的应用。例如，在化工、石油、制药等行业中，该阀门被广泛应用于各种需要高流量、高密封性和无滞留的场合。
卡箍款无滞留焊接球阀是一种先进的阀门技术，具有许多优点和特性，如无滞留设计、卡箍连接和高品质材料等。它能够满足各种复杂工况下的流体控制需求，提供高效、可靠的流体控制解决方案。
卫生级卡箍款无滞留焊接球阀是一种专门为卫生级管道和设备设计的阀门，它结合了无滞留技术和卡箍连接方式的特点，适用于制药、食品加工、生物技术等卫生要求较高的领域。
该阀门采用高品质不锈钢材料制造，确保了足够的强度和耐腐蚀性。同时，阀门的密封面材料也采用食品级材料，如EPDM或硅胶等，以确保密封性能和卫生性能。此外，阀门的表面处理和结构设计也充分考虑了易清洁和消毒的需求，方便使用后的清洁和保养。
与传统的焊接球阀相比，卫生级卡箍款无滞留焊接球阀采用先进的无滞留设计，有效地解决了传统焊接球阀在使用过程中可能出现的滞留问题。这不仅提高了阀门的密封性能，还减少了介质在阀门内部的滞留和沉积，提高了阀门的使用寿命。
同时，该阀门采用卡箍连接方式，使得安装和拆卸更为简便。用户只需将卡箍固定在管道上，然后将阀门与之对接，即可完成安装。卡箍的设计也使得阀门与管道之间的连接更为牢固，不易发生松动或泄漏。
卫生级卡箍款无滞留焊接球阀是一种符合严格卫生标准的阀门，适用于各种卫生要求较高的场合。它可以有效地控制介质的流量和流向，同时保证介质的纯净度和安全性。其简单、可靠的特性也使其成为流体控制领域中的重要组成部分。
| 名称 | 卫生级卡箍款无滞留焊接球阀 |
| 公称通径 | DN15-DN200mm |
| 公称压力 | 1.6Mpa(如需其他压力标准，订货时请注明) |
| 连接方式 | 快装、卡箍、快卡、卡盘 |
| 阀体材质 | 碳钢（C）不锈钢304（P）不锈钢316（R） |
| 表面处理 | 内外镜面抛光 |
| 密封材质 | 聚四氟乙烯 （PTFE）、三元乙丙橡胶（EPDM）、硅橡胶（VMQ）、丁晴橡胶（NBR）、氟化橡胶（FPM）、金属密封（H）、硬质合金（Y） |
| 使用介质 | 气体、液体、油品、真空、水蒸气 |
| 介质温度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 应用 | 该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工，以及制药和化学工业领域 |
| 标准 | DIN标准系列，3A标准系列SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等（有各标准的阀门系列可以向客户提供） |
| 球阀的组成部件一般包括 | 一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈 |
备注:
- 卫生级直通快装球阀阀体可采用：铸造或锻造工艺；
形式分为：浮动式、固定式、上装式；
密封分为：软密封、硬密封；
耐压高达：2000磅级，耐温低至-196C高达570。 - 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。
| 型号表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.伟恒品牌 | >2.驱动方式 | >3.阀体类型 | >4.连接方式 | >5.密封材质 | >6.公称压力 | >7.阀体材质 | >8.公称通径 | >9.控制方式 | >10.防爆等级 | —20~150℃ | >12.附件选项 | >13.三通流向 |
| 1~7必选项，8~13可选项 | ||||||||||||
| 1代号 | 5代号 | 密封材质 | 10代号 | 防爆等级 | |
| WH | 伟恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 对位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代号 | 驱动方式 | H | 金属硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 气动执行器系列 | Y | 硬质合金 | BM | ExmbllT4 Gb浇封防爆型 |
| 900 | 电动执行器系 | X1 | 丁晴橡胶NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料执行器角座阀系列 | X2 | 天然橡胶NR | ||
| 2002 | 不锈钢执行器角座阀系列 | X3 | 三元乙丙橡胶EPDM | 11代号 | 介质温度 |
| X4 | 氟橡胶FPM | W1 | -20-80C | ||
| 3代号 | 阀体类型 | X5 | 食品级硅橡胶SI | W2 | -20-150C |
| Q1 | 二通阀 | F46 | 全衬聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通阀 | PFA | 全衬可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通阀 | F4 | 全衬聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球阀 | N | 尼龙 | W6 | -196-60C |
| Q5 | V型球 | TC | 衬陶瓷 | ...... | ...... |
| Q6 | 薄型球阀 | J | 衬胶 | .它特殊温度可根据客户要求设计制造 | |
| Q7 | 卫生级球阀 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球阀 | W | 当环 | 12代号 | 附件选型 |
| Q9 | 高真空球阀 | ...... | ...... | B1 | 2位3通电磁阀 |
| Q10 | 全村氟球阀 | .其它特殊密封材质可根据客户要求设计制造 | B2 | 2位5通电磁阀 | |
| Q11 | 低温球阀 | B3 | 2位3通防爆电磁阀 | ||
| Q12 | 保温球阀 | 6代号 | 公称压力 | B4 | 2位5通防爆电磁阀 |
| Q13 | 偏心半球阀 | ...... | ...... | B5 | 过滤减压阀 |
| Q14 | 罐底阀 | B6 | 限位开关 | ||
| Q15 | 陶瓷球阀 | 7代号 | 阀体材质 | B7 | 防爆限位开关 |
| D1 | 中线软密封蝶阀 | Q | 球墨铸铁HT200 | B8 | 手操机构 |
| D2 | 三偏心蝶阀 | C | 碳钢 | B9 | 定位器 |
| D3 | 卫生级蝶阀 | P | 不锈钢304 | ...... | ...... |
| D4 | 塑料蝶阀 | R | 不锈钢316 | ||
| D5 | 通风蝶阀 | PL | 不锈钢304L | 13代号 | 三通流向 |
| D6 | 全村氟蝶阀 | RL | 不锈钢316L | L | 三通L型BC切换 |
| D7 | 高真空蝶阀 | U | 聚氯乙烯UPVC | T1 | 三通T型C口开关 |
| D8 | 粉体蝶阀 | PP | 增强聚丙烯RPP | T2 | 三通T型AB切换 |
| Z1 | 闸阀 | L | 铝合金 | T3 | 三通T型AC切换 |
| Z2 | 刀型闸阀 | ...... | ...... | T4 | 三通T型B口开关 |
| J1 | 截止阀 | ·其它特殊阀体材质可根据客户要求设计制造 | |||
| J2 | 波纹管裁止阀 | ||||
| J3 | 角座阀 | 8代号 | 公称通径 | ||
| F1 | 上展式放料阀 | ...... | ...... | ||
| F2 | 下展式放料阀 | ||||
| ·其它特殊阀体材质可根据客户要求设计制造 | 9代号 | 控制方式 | |||
| Z | 标准开关型 | ||||
| 4代号 | 连接方式 | T1 | 整体开关型 | ||
| C1 | 内螺纹 | T2 | 整体调节型 | ||
| C2 | 由令 | T3 | RS485总线型 | ||
| C3 | 外螺纹 | D1 | 双作用 | ||
| C4 | 法兰 | D2 | 双作用调节型 | ||
| C5 | KF真空卡盘 | E1 | 单作用常闭 | ||
| C6 | 焊接 | E2 | 单作用常闭调节型 | ||
| C7 | 对夹 | E3 | 单作用常开 | ||
| C8 | 卡箍 | E4 | 单作用常开调节型 | ||
