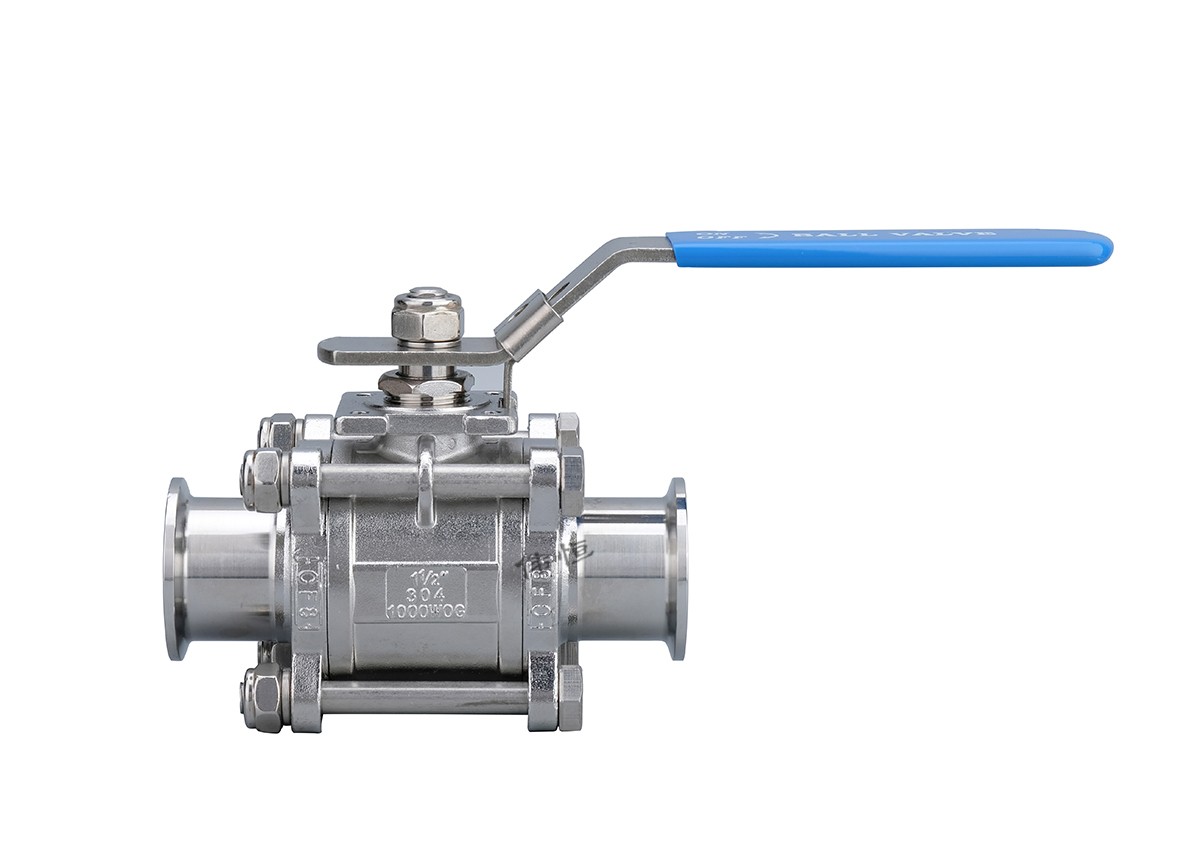

卫生级三片式快装球阀是一种广泛应用于食品、制药、生物工程等行业的阀门。它采用三片式结构，具有卡箍式连接方式，使得装拆快捷，开关迅速，操作灵活。该阀门主要由阀体、阀芯和密封件组成，其中阀体采用耐酸不锈钢材质，密封件采用食品级硅橡胶或聚四氟乙烯，符合食品卫生标准。此外，它的内部表面处理达到Ra0.4的壁厚标准，外表面光洁度达到Ra0.6，符合相关的卫生标准。

在使用卫生级三片式快装球阀时，需注意在搬运及安装过程中不能受到强烈撞击，以防止阀门产生变形，导致密封不严。阀门在使用过程中要定期进行清洗，保持阀门清洁卫生，防止介质中的杂质对阀门产生影响。

总之，卫生级三片式快装球阀是一种结构简单、造型美观、装拆快捷、开关迅速、操作灵活、流体阻力小、使用安全可靠的阀门，在多个行业中得到广泛应用

可以适应不同的安装需求，如安装附件：气动头（气动三片式快装球阀）、手柄（手动三片式快装球阀）、手轮、电动头（电动执行器调节三片式快装球阀）、执行器、电磁执行器、过滤执行器、调节器（气动执行器调节三片式快装球阀）、防爆执行器、信号执行器等等

名称	卫生级三片式快装球阀
公称通径	DN15-DN200mm
公称压力	1.6Mpa(如需其他压力标准，订货时请注明)
连接方式	快装、卡箍、快卡、卡盘
阀体材质	碳钢（C）不锈钢304（P）不锈钢316（R）
表面处理	内外镜面抛光
密封材质	聚四氟乙烯 （PTFE）、三元乙丙橡胶（EPDM）、硅橡胶（VMQ）、丁晴橡胶（NBR）、氟化橡胶（FPM）、金属密封（H）、硬质合金（Y）
使用介质	气体、液体、油品、真空、水蒸气
介质温度	-20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y)
应用	该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工，以及制药和化学工业领域
标准	DIN标准系列，3A标准系列SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等（有各标准的阀门系列可以向客户提供）
球阀的组成部件一般包括	一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈

备注:

1. 卫生级直通快装球阀阀体可采用：铸造或锻造工艺；
   形式分为：浮动式、固定式、上装式；
   密封分为：软密封、硬密封；
   耐压高达：2000磅级，耐温低至-196C高达570。
2. 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。

型号表示方法

WH

-600

—Q1

—C1

—F

—16

—P

—25

—D1

—B

—W2

—B2

—L

>1.伟恒品牌

>2.驱动方式

>3.阀体类型

>4.连接方式

>5.密封材质

>6.公称压力

>7.阀体材质

>8.公称通径

>9.控制方式

>10.防爆等级

—20~150℃

>12.附件选项

>13.三通流向

1~7必选项，8~13可选项

1代号		5代号	密封材质	10代号	防爆等级
WH	伟恒品牌	F	聚四氟乙烯PTFE	B	ExdIl BT4 Gb隔爆防爆型
		PPL	对位聚苯	BZ	ExdllCT5 Gb隔爆防爆型
2代号	驱动方式	H	金属硬密封	BC	Exdll CT6 Gb隔爆防爆型
600	气动执行器系列	Y	硬质合金	BM	ExmbllT4 Gb浇封防爆型
900	电动执行器系	X1	丁晴橡胶NBR	BA	Exiall CT6Ga本安防爆型
2001	列塑料执行器角座阀系列	X2	天然橡胶NR
2002	不锈钢执行器角座阀系列	X3	三元乙丙橡胶EPDM	11代号	介质温度
		X4	氟橡胶FPM	W1	-20-80C
3代号	阀体类型	X5	食品级硅橡胶SI	W2	-20-150C
Q1	二通阀	F46	全衬聚全氟乙炳烯FEP	W3	-20-250C
Q2	三通阀	PFA	全衬可溶性聚四氟乙烯PFA全	W4	-29-425C
Q3	四通阀	F4	全衬聚四氟乙烯PTFE	W5	-29-650C
Q4	固定式球阀	N	尼龙	W6	-196-60C
Q5	V型球	TC	衬陶瓷	......	......
Q6	薄型球阀	J	衬胶	.它特殊温度可根据客户要求设计制造
Q7	卫生级球阀	PEEK	聚醚醚酮
Q8	塑料球阀	W	当环	12代号	附件选型
Q9	高真空球阀	......	......	B1	2位3通电磁阀
Q10	全村氟球阀	.其它特殊密封材质可根据客户要求设计制造		B2	2位5通电磁阀
Q11	低温球阀			B3	2位3通防爆电磁阀
Q12	保温球阀	6代号	公称压力	B4	2位5通防爆电磁阀
Q13	偏心半球阀	......	......	B5	过滤减压阀
Q14	罐底阀			B6	限位开关
Q15	陶瓷球阀	7代号	阀体材质	B7	防爆限位开关
D1	中线软密封蝶阀	Q	球墨铸铁HT200	B8	手操机构
D2	三偏心蝶阀	C	碳钢	B9	定位器
D3	卫生级蝶阀	P	不锈钢304	......	......
D4	塑料蝶阀	R	不锈钢316
D5	通风蝶阀	PL	不锈钢304L	13代号	三通流向
D6	全村氟蝶阀	RL	不锈钢316L	L	三通L型BC切换
D7	高真空蝶阀	U	聚氯乙烯UPVC	T1	三通T型C口开关
D8	粉体蝶阀	PP	增强聚丙烯RPP	T2	三通T型AB切换
Z1	闸阀	L	铝合金	T3	三通T型AC切换
Z2	刀型闸阀	......	......	T4	三通T型B口开关
J1	截止阀	·其它特殊阀体材质可根据客户要求设计制造
J2	波纹管裁止阀
J3	角座阀	8代号	公称通径
F1	上展式放料阀	......	......
F2	下展式放料阀
·其它特殊阀体材质可根据客户要求设计制造		9代号	控制方式
		Z	标准开关型
4代号	连接方式	T1	整体开关型
C1	内螺纹	T2	整体调节型
C2	由令	T3	RS485总线型
C3	外螺纹	D1	双作用
C4	法兰	D2	双作用调节型
C5	KF真空卡盘	E1	单作用常闭
C6	焊接	E2	单作用常闭调节型
C7	对夹	E3	单作用常开
C8	卡箍	E4	单作用常开调节型
