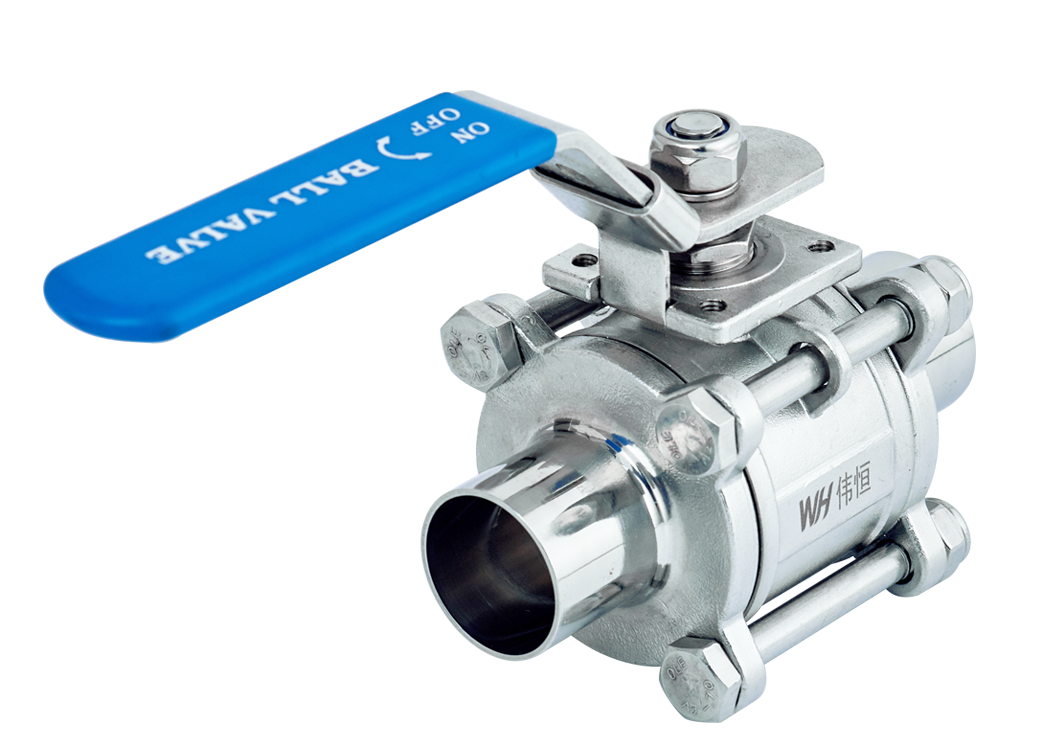

三片式高平台锁扣手柄焊接球阀
三片式高平台锁扣手柄焊接球阀是一种具有高平台、三片式结构、锁扣手柄和焊接连接方式的特殊阀门。
< >
三片式高平台锁扣手柄焊接球阀是一种具有高平台、三片式结构、锁扣手柄和焊接连接方式的特殊阀门。以下是关于这种阀门的一些详细信息：
备注:
一、工作原理：三片式高平台锁扣手柄焊接球阀采用球体转动来控制流体的流向和流量。当球体转动时，阀座的密封面与球体紧密贴合，实现密封效果。锁扣手柄的设计使得阀门在开启或关闭时更加稳定，并减少了误操作的可能性。焊接连接方式使得阀门具有更好的强度和密封性能。
二、特点：这种阀门具有高平台、三片式结构、锁扣手柄和焊接连接方式等特点。高平台设计使得阀门的安装和维护更加方便，同时也提高了阀门的整体稳定性。三片式结构使得阀门结构紧凑、体积小、重量轻。锁扣手柄的设计使得阀门开关更加稳定，减少了误操作的可能性。焊接连接方式使得阀门具有更好的强度和密封性能，能够适应各种恶劣的工作环境。
三、应用：三片式高平台锁扣手柄焊接球阀广泛应用于各种工业领域，如石油、化工、制药等。在管道系统中，这种阀门可以用于控制流体的流向和流量，实现自动化控制。同时，由于其良好的密封性能和稳定性，这种阀门也常用于需要高密封要求和高稳定性的场合。
四、安装与维护：在安装和维护三片式高平台锁扣手柄焊接球阀时，需要特别注意阀门的安装位置和方向，确保阀门能够正常工作。同时，需要定期检查阀门的密封性能和紧固件是否松动，及时进行维护和保养。
三片式高平台锁扣手柄焊接球阀是一种具有高平台、三片式结构、锁扣手柄和焊接连接方式的特殊阀门，具有较好的密封性能和稳定性，能够满足各种工业领域的需求。了解其工作原理、特点、应用和安装与维护等方面的信息，有助于更好地选择和使用这种阀门。
| 名称 | 三片式高平台锁扣手柄焊接球阀 |
| 公称通径 | DN15-DN200mm |
| 公称压力 | 1.6Mpa(如需其他压力标准，订货时请注明) |
| 连接方式 | 快装、卡箍、快卡、卡盘 |
| 阀体材质 | 碳钢（C）不锈钢304（P）不锈钢316（R） |
| 表面处理 | 内外镜面抛光 |
| 密封材质 | 聚四氟乙烯 （PTFE）、三元乙丙橡胶（EPDM）、硅橡胶（VMQ）、丁晴橡胶（NBR）、氟化橡胶（FPM）、金属密封（H）、硬质合金（Y） |
| 使用介质 | 气体、液体、油品、真空、水蒸气 |
| 介质温度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 应用 | 该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工，以及制药和化学工业领域 |
| 标准 | DIN标准系列，3A标准系列SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等（有各标准的阀门系列可以向客户提供） |
| 球阀的组成部件一般包括 | 一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈 |
备注:
- 卫生级直通快装球阀阀体可采用：铸造或锻造工艺；
形式分为：浮动式、固定式、上装式；
密封分为：软密封、硬密封；
耐压高达：2000磅级，耐温低至-196C高达570。 - 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。
| 型号表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.伟恒品牌 | >2.驱动方式 | >3.阀体类型 | >4.连接方式 | >5.密封材质 | >6.公称压力 | >7.阀体材质 | >8.公称通径 | >9.控制方式 | >10.防爆等级 | —20~150℃ | >12.附件选项 | >13.三通流向 |
| 1~7必选项，8~13可选项 | ||||||||||||
| 1代号 | 5代号 | 密封材质 | 10代号 | 防爆等级 | |
| WH | 伟恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 对位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代号 | 驱动方式 | H | 金属硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 气动执行器系列 | Y | 硬质合金 | BM | ExmbllT4 Gb浇封防爆型 |
| 900 | 电动执行器系 | X1 | 丁晴橡胶NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料执行器角座阀系列 | X2 | 天然橡胶NR | ||
| 2002 | 不锈钢执行器角座阀系列 | X3 | 三元乙丙橡胶EPDM | 11代号 | 介质温度 |
| X4 | 氟橡胶FPM | W1 | -20-80C | ||
| 3代号 | 阀体类型 | X5 | 食品级硅橡胶SI | W2 | -20-150C |
| Q1 | 二通阀 | F46 | 全衬聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通阀 | PFA | 全衬可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通阀 | F4 | 全衬聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球阀 | N | 尼龙 | W6 | -196-60C |
| Q5 | V型球 | TC | 衬陶瓷 | ...... | ...... |
| Q6 | 薄型球阀 | J | 衬胶 | .它特殊温度可根据客户要求设计制造 | |
| Q7 | 卫生级球阀 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球阀 | W | 当环 | 12代号 | 附件选型 |
| Q9 | 高真空球阀 | ...... | ...... | B1 | 2位3通电磁阀 |
| Q10 | 全村氟球阀 | .其它特殊密封材质可根据客户要求设计制造 | B2 | 2位5通电磁阀 | |
| Q11 | 低温球阀 | B3 | 2位3通防爆电磁阀 | ||
| Q12 | 保温球阀 | 6代号 | 公称压力 | B4 | 2位5通防爆电磁阀 |
| Q13 | 偏心半球阀 | ...... | ...... | B5 | 过滤减压阀 |
| Q14 | 罐底阀 | B6 | 限位开关 | ||
| Q15 | 陶瓷球阀 | 7代号 | 阀体材质 | B7 | 防爆限位开关 |
| D1 | 中线软密封蝶阀 | Q | 球墨铸铁HT200 | B8 | 手操机构 |
| D2 | 三偏心蝶阀 | C | 碳钢 | B9 | 定位器 |
| D3 | 卫生级蝶阀 | P | 不锈钢304 | ...... | ...... |
| D4 | 塑料蝶阀 | R | 不锈钢316 | ||
| D5 | 通风蝶阀 | PL | 不锈钢304L | 13代号 | 三通流向 |
| D6 | 全村氟蝶阀 | RL | 不锈钢316L | L | 三通L型BC切换 |
| D7 | 高真空蝶阀 | U | 聚氯乙烯UPVC | T1 | 三通T型C口开关 |
| D8 | 粉体蝶阀 | PP | 增强聚丙烯RPP | T2 | 三通T型AB切换 |
| Z1 | 闸阀 | L | 铝合金 | T3 | 三通T型AC切换 |
| Z2 | 刀型闸阀 | ...... | ...... | T4 | 三通T型B口开关 |
| J1 | 截止阀 | ·其它特殊阀体材质可根据客户要求设计制造 | |||
| J2 | 波纹管裁止阀 | ||||
| J3 | 角座阀 | 8代号 | 公称通径 | ||
| F1 | 上展式放料阀 | ...... | ...... | ||
| F2 | 下展式放料阀 | ||||
| ·其它特殊阀体材质可根据客户要求设计制造 | 9代号 | 控制方式 | |||
| Z | 标准开关型 | ||||
| 4代号 | 连接方式 | T1 | 整体开关型 | ||
| C1 | 内螺纹 | T2 | 整体调节型 | ||
| C2 | 由令 | T3 | RS485总线型 | ||
| C3 | 外螺纹 | D1 | 双作用 | ||
| C4 | 法兰 | D2 | 双作用调节型 | ||
| C5 | KF真空卡盘 | E1 | 单作用常闭 | ||
| C6 | 焊接 | E2 | 单作用常闭调节型 | ||
| C7 | 对夹 | E3 | 单作用常开 | ||
| C8 | 卡箍 | E4 | 单作用常开调节型 | ||
