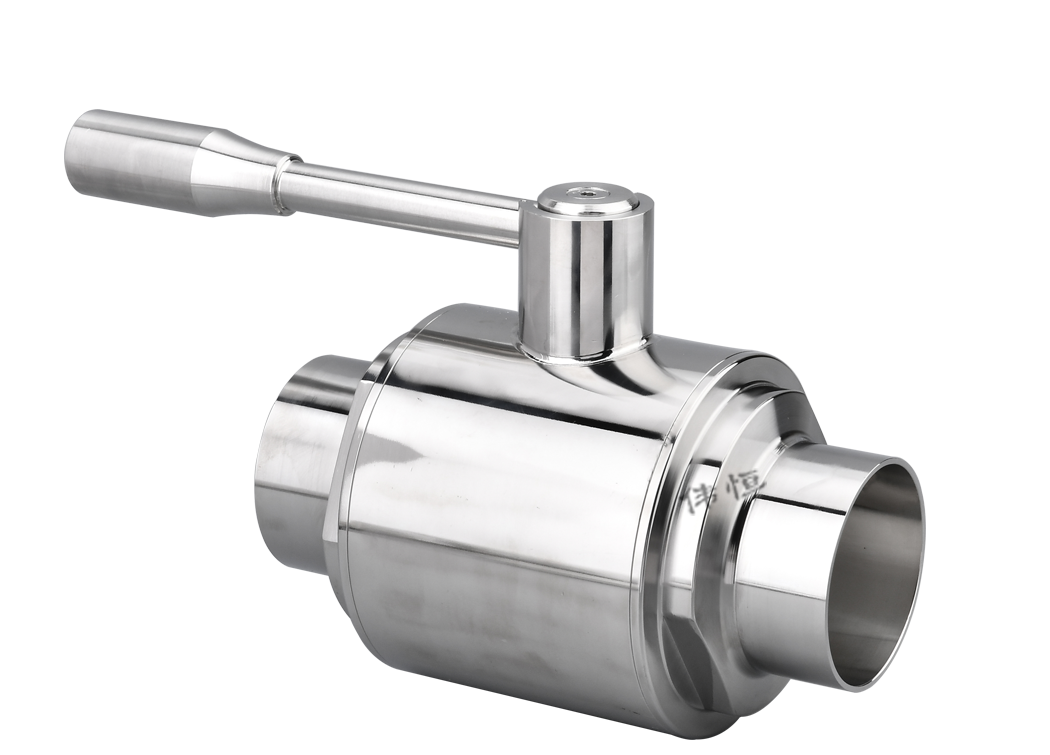

卫生级不锈钢手柄锻件焊接球阀
卫生级不锈钢手柄锻件焊接球阀是一种特殊类型的阀门，通常用于制药、食品和其他需要高洁净度的行业。
< >
卫生级球阀不锈钢手柄锻件焊接球阀是一种特殊类型的阀门，通常用于制药、食品和其他需要高洁净度的行业。这种阀门的主要特点是其材料和工艺能够满足严格的卫生和清洁要求。
备注:
材料：卫生级不锈钢手柄锻件焊接球阀通常采用食品级不锈钢，如304或316L不锈钢，因为这些材料具有良好的耐腐蚀性和抗磨损性，且易于清洁，不易滋生细菌。
工艺：阀门在制造过程中，要经过多道工序，包括切割、锻造、焊接、抛光等。这些工艺都必须精确控制，以确保最终产品的质量和性能。特别是焊接工艺，必须确保没有焊缝或焊接缺陷，以避免可能的污染或细菌滞留。
结构设计：阀门的设计也非常重要，需要确保流体的流动顺畅，无死角或滞留点，这有助于减少细菌或其他污染物的滞留。此外，阀门的开启和关闭应该平滑且无泄漏，以保持系统的完整性。
功能性：卫生级不锈钢手柄锻件焊接球阀具有多种功能，如切断、调节和止回等。这使得这种阀门成为许多高洁净度应用的理想选择。
手柄设计：不锈钢手柄的设计应便于操作，同时也要考虑人机工程学的因素，比如手握的舒适度、是否容易开关等。
由于其对卫生和清洁的严格要求，卫生级不锈钢手柄锻件焊接球阀的价格通常会高于普通阀门。但其出色的性能和耐久性，以及其对食品安全和药品生产的贡献，使得这种阀门在特定行业中具有不可替代的地位。
| 名称 | 卫生级不锈钢手柄锻件焊接球阀 |
| 公称通径 | DN15-DN200mm |
| 公称压力 | 1.6Mpa(如需其他压力标准，订货时请注明) |
| 连接方式 | 快装、卡箍、快卡、卡盘 |
| 阀体材质 | 碳钢（C）不锈钢304（P）不锈钢316（R） |
| 表面处理 | 内外镜面抛光 |
| 密封材质 | 聚四氟乙烯 （PTFE）、三元乙丙橡胶（EPDM）、硅橡胶（VMQ）、丁晴橡胶（NBR）、氟化橡胶（FPM）、金属密封（H）、硬质合金（Y） |
| 使用介质 | 气体、液体、油品、真空、水蒸气 |
| 介质温度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 应用 | 该类型球阀系列是一款卫生型的用于物料传送控制的一类阀门系列。广泛应用于食品、饮料加工，以及制药和化学工业领域 |
| 标准 | DIN标准系列，3A标准系列SMS标准系列，ISO/IDF标准系列，BS/RJT标准系列，ASME/BPE等（有各标准的阀门系列可以向客户提供） |
| 球阀的组成部件一般包括 | 一个手柄、一个带有贯通腔的球体、阀体、阀门轴芯以及轴密封圈 |
备注:
- 卫生级直通快装球阀阀体可采用：铸造或锻造工艺；
形式分为：浮动式、固定式、上装式；
密封分为：软密封、硬密封；
耐压高达：2000磅级，耐温低至-196C高达570。 - 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。
| 型号表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.伟恒品牌 | >2.驱动方式 | >3.阀体类型 | >4.连接方式 | >5.密封材质 | >6.公称压力 | >7.阀体材质 | >8.公称通径 | >9.控制方式 | >10.防爆等级 | —20~150℃ | >12.附件选项 | >13.三通流向 |
| 1~7必选项，8~13可选项 | ||||||||||||
| 1代号 | 5代号 | 密封材质 | 10代号 | 防爆等级 | |
| WH | 伟恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 对位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代号 | 驱动方式 | H | 金属硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 气动执行器系列 | Y | 硬质合金 | BM | ExmbllT4 Gb浇封防爆型 |
| 900 | 电动执行器系 | X1 | 丁晴橡胶NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料执行器角座阀系列 | X2 | 天然橡胶NR | ||
| 2002 | 不锈钢执行器角座阀系列 | X3 | 三元乙丙橡胶EPDM | 11代号 | 介质温度 |
| X4 | 氟橡胶FPM | W1 | -20-80C | ||
| 3代号 | 阀体类型 | X5 | 食品级硅橡胶SI | W2 | -20-150C |
| Q1 | 二通阀 | F46 | 全衬聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通阀 | PFA | 全衬可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通阀 | F4 | 全衬聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球阀 | N | 尼龙 | W6 | -196-60C |
| Q5 | V型球 | TC | 衬陶瓷 | ...... | ...... |
| Q6 | 薄型球阀 | J | 衬胶 | .它特殊温度可根据客户要求设计制造 | |
| Q7 | 卫生级球阀 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球阀 | W | 当环 | 12代号 | 附件选型 |
| Q9 | 高真空球阀 | ...... | ...... | B1 | 2位3通电磁阀 |
| Q10 | 全村氟球阀 | .其它特殊密封材质可根据客户要求设计制造 | B2 | 2位5通电磁阀 | |
| Q11 | 低温球阀 | B3 | 2位3通防爆电磁阀 | ||
| Q12 | 保温球阀 | 6代号 | 公称压力 | B4 | 2位5通防爆电磁阀 |
| Q13 | 偏心半球阀 | ...... | ...... | B5 | 过滤减压阀 |
| Q14 | 罐底阀 | B6 | 限位开关 | ||
| Q15 | 陶瓷球阀 | 7代号 | 阀体材质 | B7 | 防爆限位开关 |
| D1 | 中线软密封蝶阀 | Q | 球墨铸铁HT200 | B8 | 手操机构 |
| D2 | 三偏心蝶阀 | C | 碳钢 | B9 | 定位器 |
| D3 | 卫生级蝶阀 | P | 不锈钢304 | ...... | ...... |
| D4 | 塑料蝶阀 | R | 不锈钢316 | ||
| D5 | 通风蝶阀 | PL | 不锈钢304L | 13代号 | 三通流向 |
| D6 | 全村氟蝶阀 | RL | 不锈钢316L | L | 三通L型BC切换 |
| D7 | 高真空蝶阀 | U | 聚氯乙烯UPVC | T1 | 三通T型C口开关 |
| D8 | 粉体蝶阀 | PP | 增强聚丙烯RPP | T2 | 三通T型AB切换 |
| Z1 | 闸阀 | L | 铝合金 | T3 | 三通T型AC切换 |
| Z2 | 刀型闸阀 | ...... | ...... | T4 | 三通T型B口开关 |
| J1 | 截止阀 | ·其它特殊阀体材质可根据客户要求设计制造 | |||
| J2 | 波纹管裁止阀 | ||||
| J3 | 角座阀 | 8代号 | 公称通径 | ||
| F1 | 上展式放料阀 | ...... | ...... | ||
| F2 | 下展式放料阀 | ||||
| ·其它特殊阀体材质可根据客户要求设计制造 | 9代号 | 控制方式 | |||
| Z | 标准开关型 | ||||
| 4代号 | 连接方式 | T1 | 整体开关型 | ||
| C1 | 内螺纹 | T2 | 整体调节型 | ||
| C2 | 由令 | T3 | RS485总线型 | ||
| C3 | 外螺纹 | D1 | 双作用 | ||
| C4 | 法兰 | D2 | 双作用调节型 | ||
| C5 | KF真空卡盘 | E1 | 单作用常闭 | ||
| C6 | 焊接 | E2 | 单作用常闭调节型 | ||
| C7 | 对夹 | E3 | 单作用常开 | ||
| C8 | 卡箍 | E4 | 单作用常开调节型 | ||
