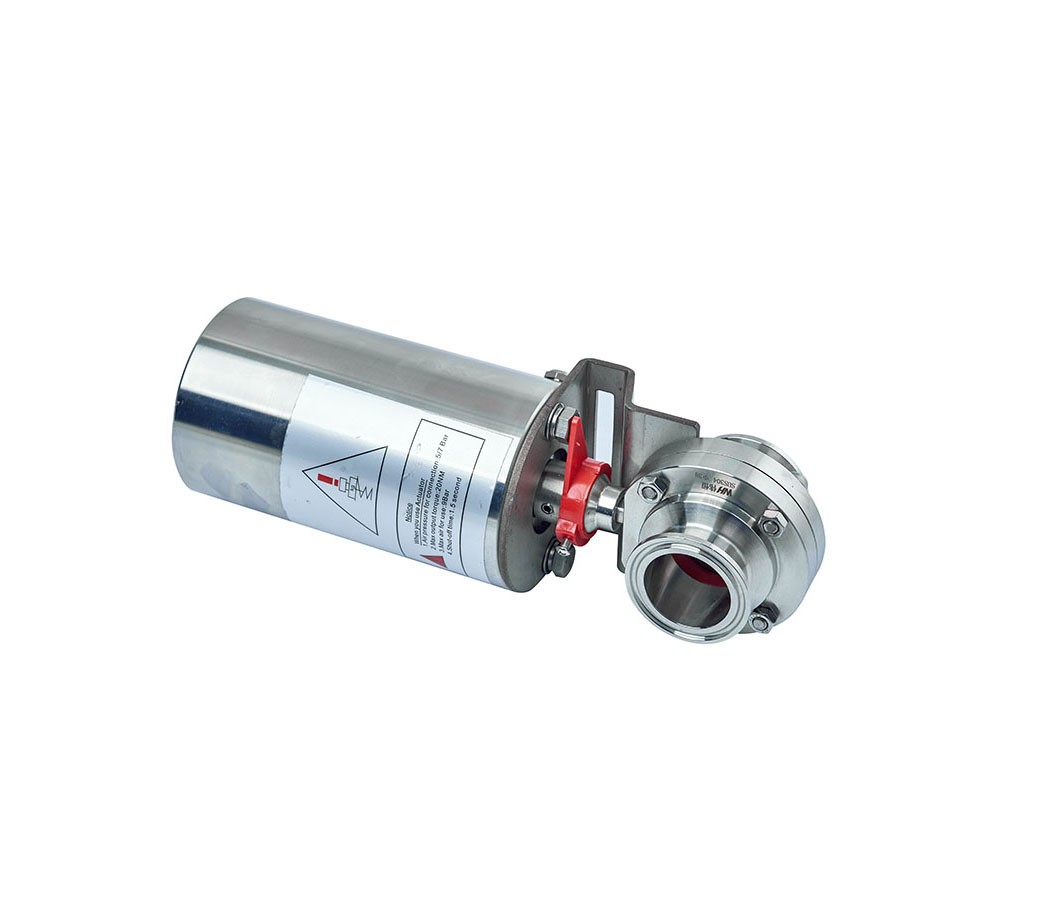

气动不锈钢圆柱形执行器蝶阀
气动不锈钢圆柱形执行器蝶阀是一种结合了气动执行器和蝶阀的阀门。这种阀门的主要优点是结构简单、体积小、重量轻、造价低，同时具有调节流量介质的功能。
< >
气动不锈钢圆柱形执行器蝶阀是一种结合了气动执行器和蝶阀的阀门。这种阀门的主要优点是结构简单、体积小、重量轻、造价低，同时具有调节流量介质的功能。
不锈钢气动蝶阀的优点包括流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力。由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封。
此外，不锈钢气动蝶阀的密封材料有丁晴橡胶、氟橡胶、食用橡胶等，其中硬密封蝶阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。
气动不锈钢圆柱形执行器蝶阀是一种性能优良、操作方便的阀门，适用于各种不同的工况条件。如果您需要了解更多关于该阀门的信息，可以咨询相关的专业人士或查阅相关的技术资料。
| 型号表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.伟恒品牌 | >2.驱动方式 | >3.阀体类型 | >4.连接方式 | >5.密封材质 | >6.公称压力 | >7.阀体材质 | >8.公称通径 | >9.控制方式 | >10.防爆等级 | —20~150℃ | >12.附件选项 | >13.三通流向 |
| 1~7必选项，8~13可选项 | ||||||||||||
| 1代号 | 5代号 | 密封材质 | 10代号 | 防爆等级 | |
| WH | 伟恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 对位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代号 | 驱动方式 | H | 金属硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 气动执行器系列 | Y | 硬质合金 | BM | ExmbllT4 Gb浇封防爆型 |
| 900 | 电动执行器系 | X1 | 丁晴橡胶NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料执行器角座阀系列 | X2 | 天然橡胶NR | ||
| 2002 | 不锈钢执行器角座阀系列 | X3 | 三元乙丙橡胶EPDM | 11代号 | 介质温度 |
| X4 | 氟橡胶FPM | W1 | -20-80C | ||
| 3代号 | 阀体类型 | X5 | 食品级硅橡胶SI | W2 | -20-150C |
| Q1 | 二通阀 | F46 | 全衬聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通阀 | PFA | 全衬可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通阀 | F4 | 全衬聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球阀 | N | 尼龙 | W6 | -196-60C |
| Q5 | V型球 | TC | 衬陶瓷 | ...... | ...... |
| Q6 | 薄型球阀 | J | 衬胶 | .它特殊温度可根据客户要求设计制造 | |
| Q7 | 卫生级球阀 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球阀 | W | 当环 | 12代号 | 附件选型 |
| Q9 | 高真空球阀 | ...... | ...... | B1 | 2位3通电磁阀 |
| Q10 | 全村氟球阀 | .其它特殊密封材质可根据客户要求设计制造 | B2 | 2位5通电磁阀 | |
| Q11 | 低温球阀 | B3 | 2位3通防爆电磁阀 | ||
| Q12 | 保温球阀 | 6代号 | 公称压力 | B4 | 2位5通防爆电磁阀 |
| Q13 | 偏心半球阀 | ...... | ...... | B5 | 过滤减压阀 |
| Q14 | 罐底阀 | B6 | 限位开关 | ||
| Q15 | 陶瓷球阀 | 7代号 | 阀体材质 | B7 | 防爆限位开关 |
| D1 | 中线软密封蝶阀 | Q | 球墨铸铁HT200 | B8 | 手操机构 |
| D2 | 三偏心蝶阀 | C | 碳钢 | B9 | 定位器 |
| D3 | 卫生级蝶阀 | P | 不锈钢304 | ...... | ...... |
| D4 | 塑料蝶阀 | R | 不锈钢316 | ||
| D5 | 通风蝶阀 | PL | 不锈钢304L | 13代号 | 三通流向 |
| D6 | 全村氟蝶阀 | RL | 不锈钢316L | L | 三通L型BC切换 |
| D7 | 高真空蝶阀 | U | 聚氯乙烯UPVC | T1 | 三通T型C口开关 |
| D8 | 粉体蝶阀 | PP | 增强聚丙烯RPP | T2 | 三通T型AB切换 |
| Z1 | 闸阀 | L | 铝合金 | T3 | 三通T型AC切换 |
| Z2 | 刀型闸阀 | ...... | ...... | T4 | 三通T型B口开关 |
| J1 | 截止阀 | ·其它特殊阀体材质可根据客户要求设计制造 | |||
| J2 | 波纹管裁止阀 | ||||
| J3 | 角座阀 | 8代号 | 公称通径 | ||
| F1 | 上展式放料阀 | ...... | ...... | ||
| F2 | 下展式放料阀 | ||||
| ·其它特殊阀体材质可根据客户要求设计制造 | 9代号 | 控制方式 | |||
| Z | 标准开关型 | ||||
| 4代号 | 连接方式 | T1 | 整体开关型 | ||
| C1 | 内螺纹 | T2 | 整体调节型 | ||
| C2 | 由令 | T3 | RS485总线型 | ||
| C3 | 外螺纹 | D1 | 双作用 | ||
| C4 | 法兰 | D2 | 双作用调节型 | ||
| C5 | KF真空卡盘 | E1 | 单作用常闭 | ||
| C6 | 焊接 | E2 | 单作用常闭调节型 | ||
| C7 | 对夹 | E3 | 单作用常开 | ||
| C8 | 卡箍 | E4 | 单作用常开调节型 | ||
